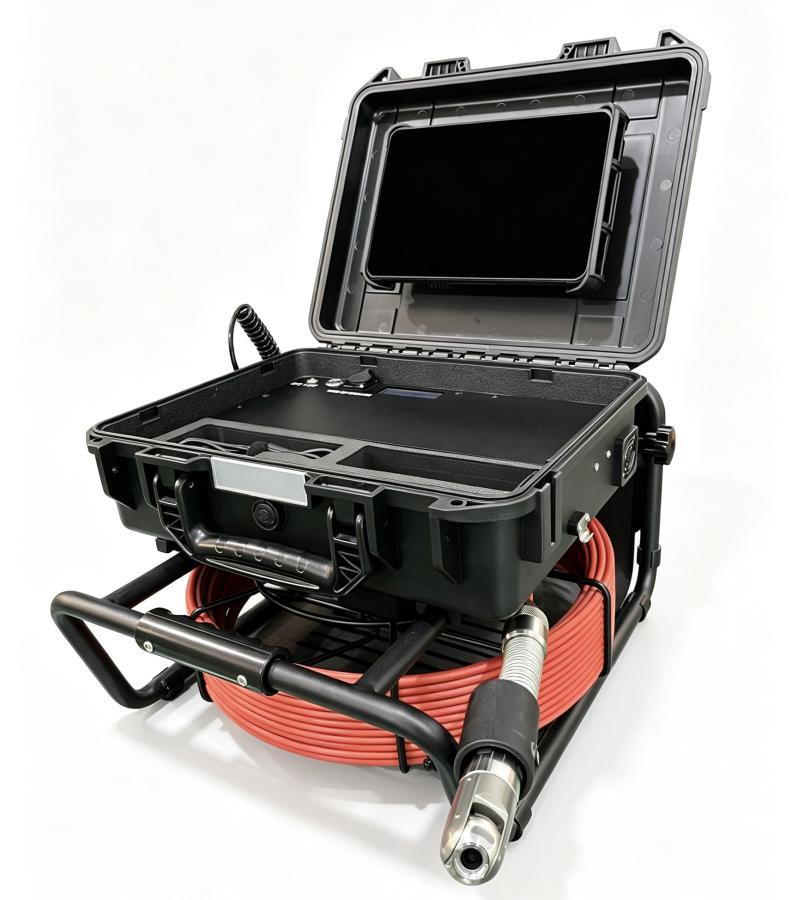

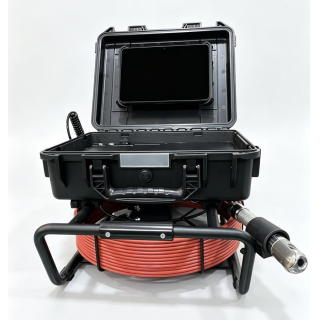

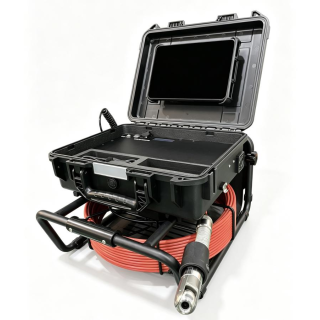

OXE InspCam Compact 40 Pan Tilt 360 s MultiCam Control Boxem

Profesionální inspekční kamerový systém je určený pro přesnou kontrolu potrubí, kanalizací, šachet a dalších obtížně přístupných prostor. Je vybaven 33mm kamerovou hlavicí s otáčením o 360° a naklápěním o 180°, 2Mpx snímačem, zorným polem 120° a čtyřmi výkonnými LED diodami. Odolná hlavice z nerezové oceli se safírovým sklem splňuje krytí IP68, odolává tlaku do 5 bar a díky vestavěnému vysílači 512 Hz umožňuje lokalizaci své polohy pomocí kompatibilního lokátoru.

Flexibilní protlačovací kabel o délce 40 metrů a průměru 7 mm je uložený na odolném nerezovém navijáku s počítadlem odvinuté délky. Dodávaná centrovací vodítka pomáhají udržet kamerovou hlavici ve správné poloze při kontrole potrubí o různých průměrech. Systém je vhodný pro inspekci potrubí o průměru přibližně 40 až 450 mm.

Součástí sestavy je MultiCam Control Box s odolným 10,1" tabletem Rugged R7, který umožňuje sledovat živý obraz, ovládat kamerovou hlavici, pořizovat fotografie a videozáznamy a upravovat parametry obrazu. Předinstalovaný software ITS Reports s doživotní licencí usnadňuje evidenci zákazníků, správu inspekčních dat, tvorbu zpráv podle normy EN 13508-2, export do PDF a 3D zobrazení potrubí s polohou zaznamenaných závad.

Řídicí jednotku OXE MultiCam Control Box s odolným Android tabletem si můžete prohlédnout a zakoupit také jako samostatný produkt

Hlavní funkce

• 33mm kamerová hlavice s otáčením o 360° a naklápěním o 180°
• Ruční zaostřování kamerové hlavice
• Obrazový snímač 1/3" CMOS s rozlišením 2 Mpx
• Široké zorné pole 120°
• Čtyři výkonné bílé LED diody
• Krytí IP68 a odolnost vůči tlaku do 5 bar
• Odolné provedení z nerezové oceli 304 se safírovým sklem
• Vestavěný vysílač s frekvencí 512 Hz
• Flexibilní 40m protlačovací kabel o průměru 7 mm
• Nerezový kabelový naviják s počítadlem odvinuté délky
• Vhodné pro inspekci potrubí o průměru přibližně 40–450 mm
• Centrovací vodítka o průměru 65 a 105 mm
• MultiCam Control Box pro ovládání celého inspekčního systému
• Odolný 10,1" tablet Rugged R7 se systémem Android 13
• Sledování živého obrazu a ovládání kamerové hlavice
• Pořizování fotografií ve formátu JPEG a videí ve formátu MP4
• Připojení prostřednictvím Wi-Fi, Bluetooth 5.1 a 4G LTE
• Software ITS Reports s doživotní licencí
• Tvorba inspekčních zpráv podle normy EN 13508-2
• Export zpráv do PDF a 3D zobrazení potrubí
• Provozní doba řídicí jednotky přibližně 7 hodin

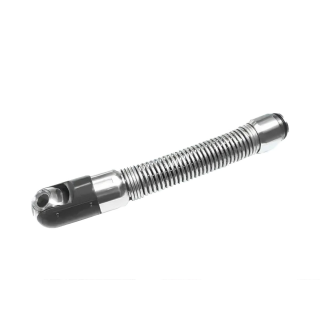

Kompaktní 33mm kamerová hlavice pro profesionální inspekce

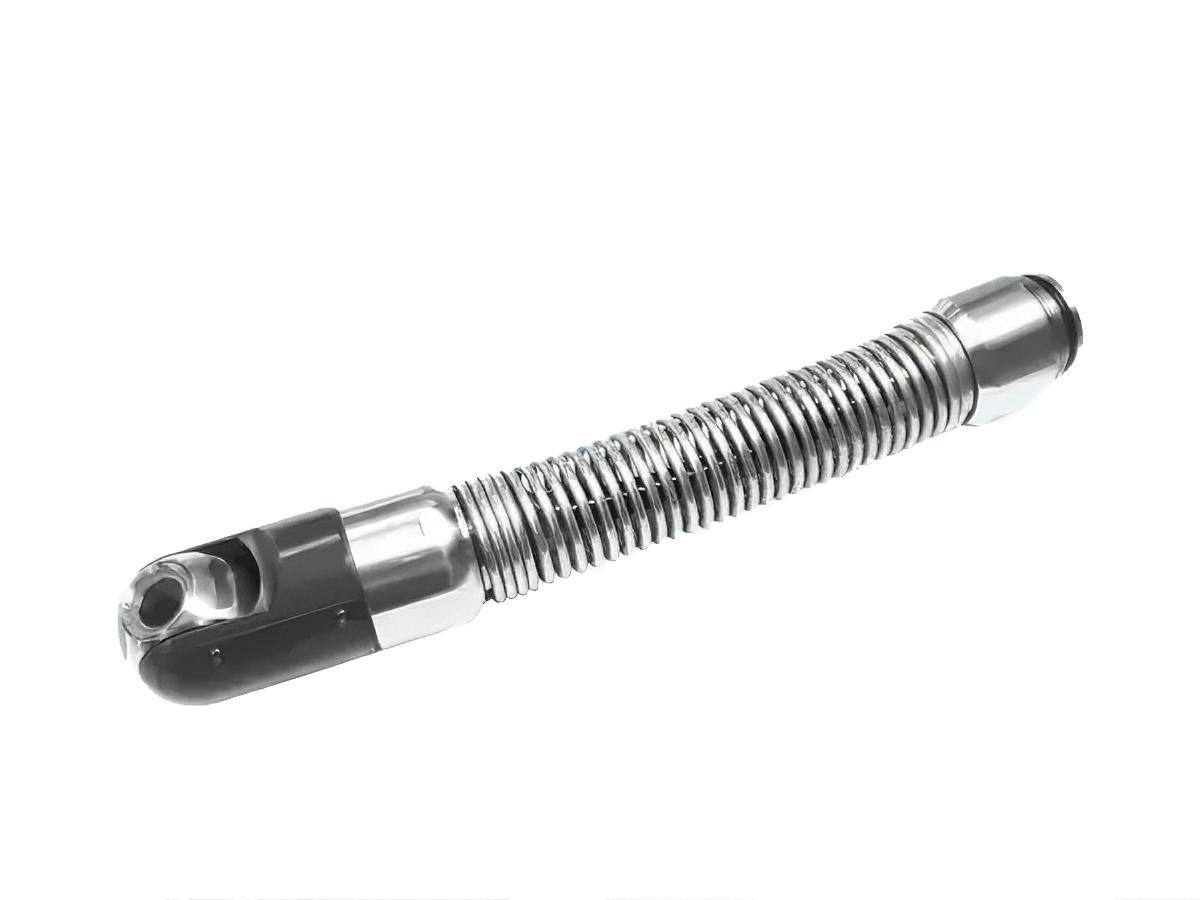

Kamerová hlavice o průměru pouhých 33 mm umožňuje kontrolu potrubí, kanalizací, šachet a dalších obtížně přístupných prostor. Díky kompaktním rozměrům je vhodná pro potrubí o průměru přibližně 40–450 mm. Hlavice je vybavena ručním zaostřováním, které umožňuje přizpůsobit ostrost obrazu aktuální vzdálenosti kontrolovaného místa. Od kabelového navijáku ji lze jednoduše odpojit prostřednictvím odolného konektoru leteckého typu.

Otáčení o 360° a naklápění o 180°

Elektricky ovládaná kamerová hlavice nabízí nepřetržité otáčení o 360° a naklápění v rozsahu 180°. Technik tak může prostřednictvím tabletu přesně zaměřit objektiv na stěny potrubí, spoje, praskliny a další problematická místa bez nutnosti manipulace s celým kabelem. Pohyblivá konstrukce poskytuje výrazně lepší přehled než pevné kamerové hlavice a usnadňuje důkladnou kontrolu celého vnitřního prostoru.

Detailní 2Mpx obraz a výkonné LED osvětlení

Obraz zajišťuje 1/3" CMOS snímač s rozlišením 2 Mpx a širokým zorným polem 120°. Čtyři výkonné bílé LED diody rovnoměrně osvětlují tmavé vnitřní prostory potrubí a jejich intenzitu lze upravovat přímo prostřednictvím řídicího systému. MultiCam Control Box umožňuje také nastavení jasu, kontrastu, sytosti a redukce šumu, takže lze obraz přizpůsobit konkrétním podmínkám inspekce.

Odolná konstrukce a vestavěný vysílač 512 Hz

Tělo kamerové hlavice je vyrobeno z odolné nerezové oceli 304 a objektiv chrání safírové sklo. Konstrukce splňuje stupeň krytí IP68 a odolává tlaku do 5 bar, takže je připravena na práci ve vlhkém a náročném prostředí. Vestavěný vysílač s frekvencí 512 Hz umožňuje pomocí kompatibilního lokátoru určit polohu kamerové hlavice v potrubí a přesněji lokalizovat místo zjištěné závady.

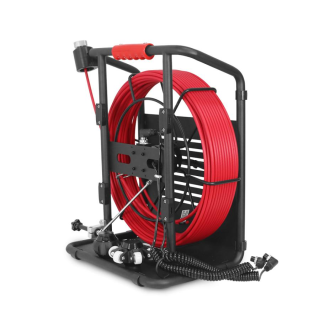

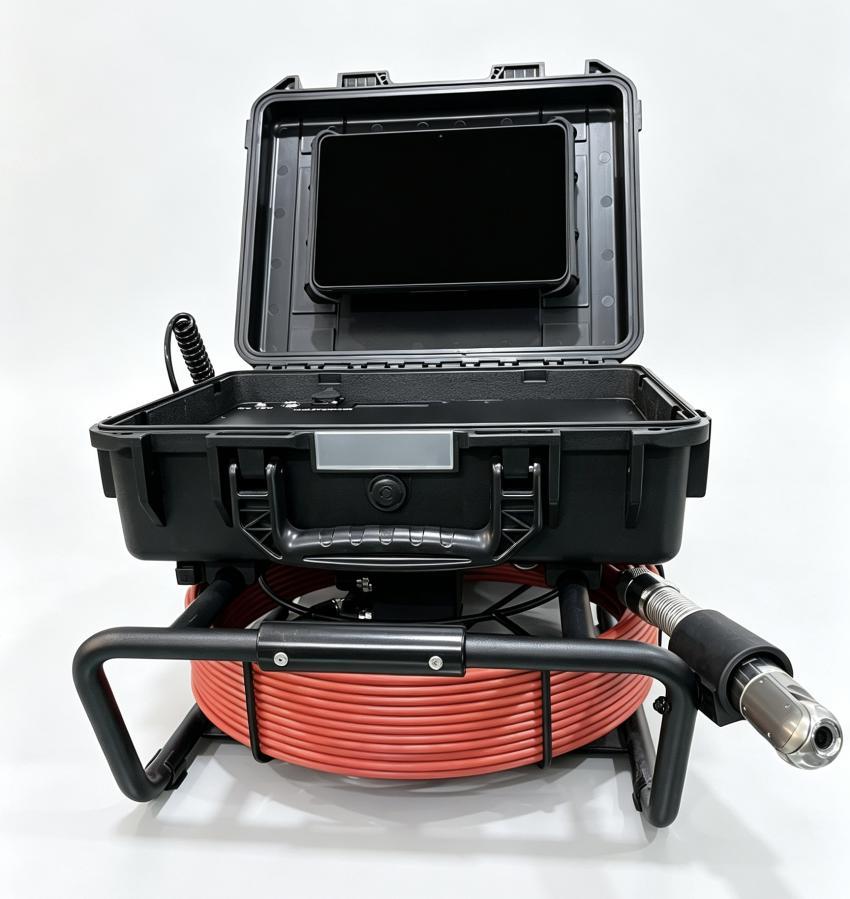

40m protlačovací kabel s počítadlem odvinuté délky

Flexibilní protlačovací kabel o délce 40 metrů a průměru 7 mm je uložený na odolném nerezovém navijáku. Integrované počítadlo zobrazuje odvinutou délku přímo na obrazovce tabletu a usnadňuje určení vzdálenosti kontrolovaného místa od vstupu do potrubí. Součástí sestavy jsou centrovací vodítka o průměru 65 a 105 mm, která pomáhají udržet hlavici ve vhodné poloze a chrání ji při průchodu potrubím.

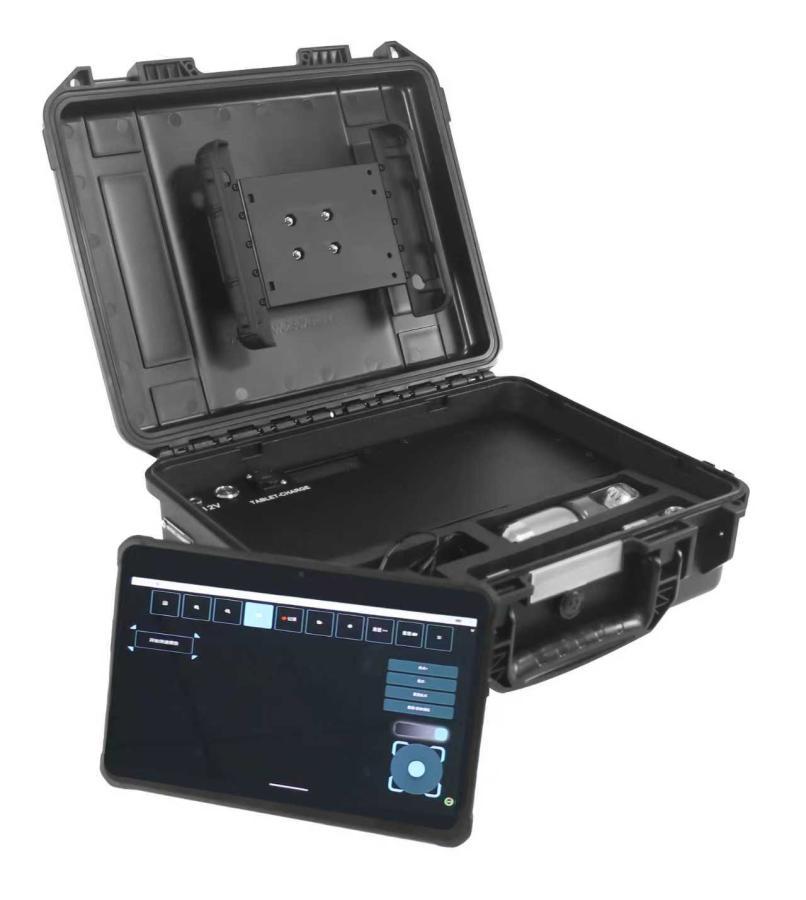

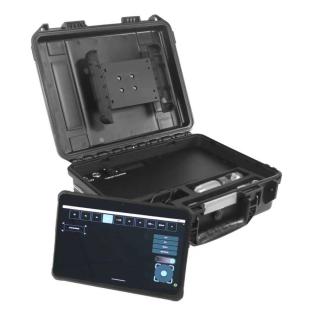

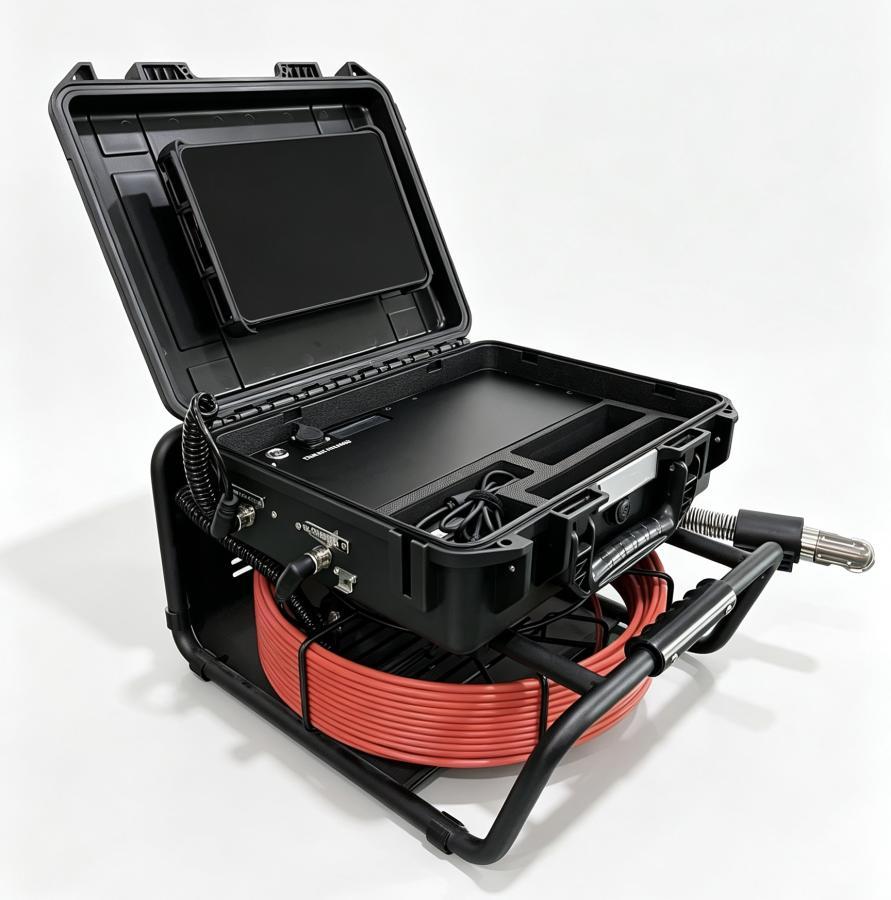

MultiCam Control Box pro pohodlné řízení inspekce

MultiCam Control Box propojuje kamerovou hlavici, kabelový naviják a tablet do jednoho přehledně ovládaného systému. Umožňuje sledovat živý obraz, řídit pohyb a osvětlení kamerové hlavice, využívat digitální zoom v rozsahu 100–200 % a pořizovat fotografie i videozáznamy. Řídicí jednotka je zabudována do ochranného kufru a její akumulátor poskytuje přibližně 7 hodin provozu, což umožňuje pohodlnou práci přímo v terénu.

Odolný 10,1" tablet Rugged R7

Součástí sestavy je odolný tablet Rugged R7 s 10,1" HD+ displejem a systémem Android 13. Nabízí interní úložiště 256 GB, podporu paměťových karet až do 2 TB a připojení prostřednictvím Wi-Fi, Bluetooth 5.1 a 4G LTE. Konstrukce tabletu splňuje stupně krytí IP68 a IP69K i požadavky normy MIL-STD-810H. Dotykový displej podporuje ovládání v rukavicích a akumulátor poskytuje přibližně 7 hodin provozu.

Profesionální dokumentace v softwaru ITS Reports

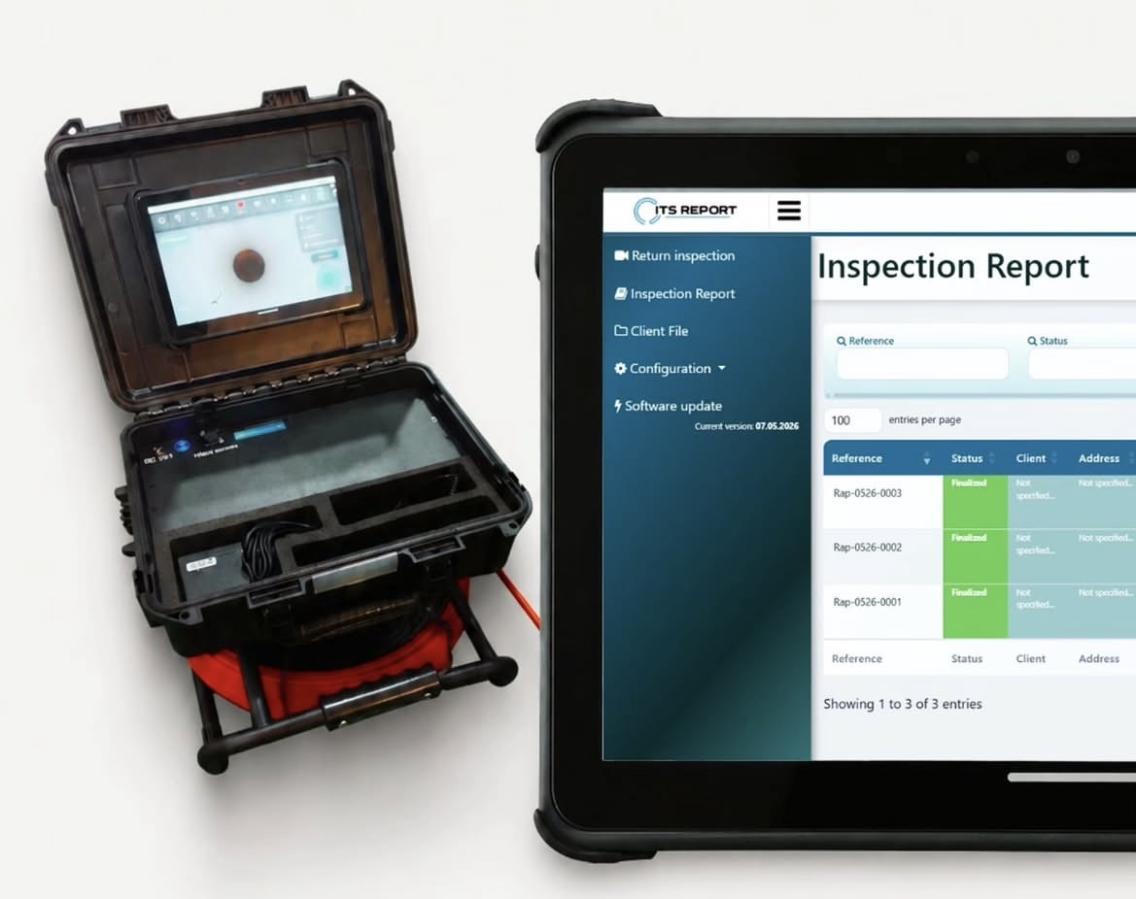

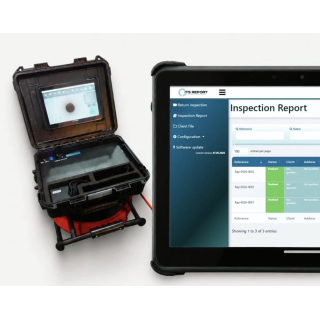

Předinstalovaný software ITS Reports s doživotní licencí umožňuje evidovat zákazníky, spravovat provedené inspekce a přiřazovat fotografie, videa i poznámky ke konkrétním závadám. Po dokončení kontroly lze automaticky vytvořit inspekční zprávu podle normy EN 13508-2, exportovat ji do formátu PDF a zobrazit potrubí i polohu zaznamenaných problémů ve 3D. Data lze následně upravovat, archivovat nebo synchronizovat s Google Drive.

Obsah balení

• 33mm otočná kamerová hlavice Pan & Tilt
• Kabelový naviják se 40m protlačovacím kabelem
• MultiCam Control Box s tabletem Rugged R7 a softwarem ITS Reports
• 6pinový propojovací videokabel
• 8pinový kabel počítadla metrů
• Kabel USB-C / USB-C
• Centrovací vodítka o průměru 65 a 105 mm
• Nabíjecí adaptér řídicí jednotky
• Nabíječka tabletu
• Uživatelská příručka
• Těsnicí kroužky
• Čisticí hadřík
• Brašna na nářadí
• Testovací kabel
